O uso de pilares inclinados em edificações contemporâneas vem ganhando cada vez mais espaço, não apenas como uma solução técnica, mas como um verdadeiro símbolo de inovação e sofisticação estética. A edição 16 da Revista Estrutura (maio de 2025), publicação da Associação Brasileira de Engenharia e Consultoria Estrutural (ABECE), apresenta um estudo de caso emblemático: o edifício HY Pinheiros, localizado na Avenida Rebouças, em São Paulo, cujo projeto estrutural audacioso foi desenvolvido pela engenheira Jéssica Tarenzi Ramos, sócia-diretora da CEC – Cia de Engenharia Civil.
O artigo original, assinado por Ramos, explora em profundidade como os pilares inclinados de concreto aparente não apenas sustentam parte significativa das cargas da edificação, mas se tornaram o elemento central da identidade arquitetônica do edifício. Com pé-direito quádruplo e cargas de até 6.000 tf, essas colunas são verdadeiras esculturas estruturais, projetadas com precisão milimétrica para responder aos desafios da obra.

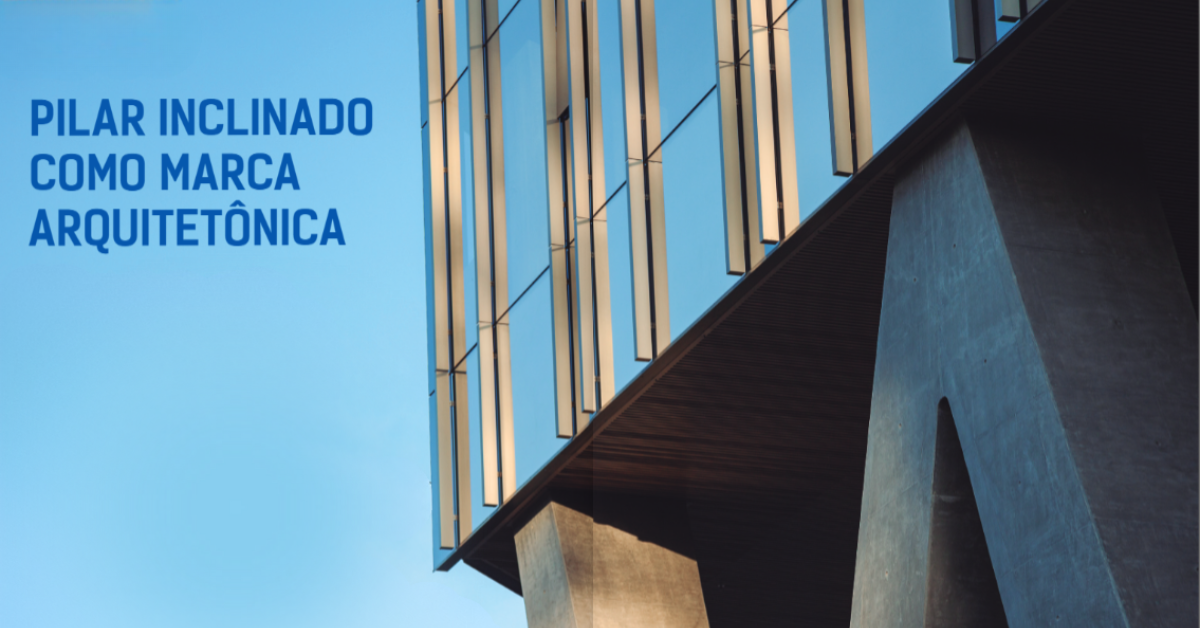

Pilares inclinados: forma, função e futuro da arquitetura
Ao contrário dos pilares tradicionais, que se alinham perpendicularmente ao solo, os pilares inclinados estabelecem um novo paradigma ao romper com a ortogonalidade dominante nas construções urbanas. Eles comunicam dinamismo, ruptura e ousadia. Porém, além do impacto visual, essas estruturas são fruto de cálculos complexos, materiais especiais e integração profunda entre arquitetura e engenharia.
No projeto HY Pinheiros, os pilares inclinados são mais que componentes estruturais: são a assinatura da edificação. Seu posicionamento nas fachadas laterais, o uso de concreto aparente e a variação nas seções criam uma estética única e reconhecível, reforçando o edifício como referência na paisagem urbana.
Essas estruturas transformam o pilar de elemento invisível a protagonista visual. A escolha por deixá-los aparentes não apenas revela a engenharia por trás da construção, mas também celebra a estrutura como parte integrante do design.
Flexibilidade e ampliação de espaços internos
Uma das principais justificativas técnicas para a adoção de pilares inclinados é a liberação dos espaços internos. No caso do HY Pinheiros, o projeto previa grandes vãos de 26m x 26m nos pavimentos corporativos, permitindo total flexibilidade do layout interno. Com a concentração das cargas nas colunas inclinadas, foi possível eliminar pilares internos, o que favorece a modulação de plantas abertas — uma tendência crescente na arquitetura de escritórios e edifícios de uso misto.
Desafios de dimensionamento e inovação estrutural
Projetar pilares inclinados exige não apenas um profundo domínio da mecânica estrutural, mas também uma abordagem inovadora na modelagem, detalhamento e execução. No caso do edifício em questão, foi necessário recorrer ao software TQS para modelagem 3D de toda a estrutura e especialmente das armaduras, incluindo interferências entre barras verticais, cabos de protensão e nichos de ancoragem.
Além disso, a engenheira responsável conta que cada pilar foi dividido em cinco seções diferentes ao longo de sua altura, cada uma exigindo um arranjo específico de armaduras. Essas variações foram fundamentais para suportar as cargas inclinadas e as tensões específicas geradas pelo desequilíbrio estrutural.
O Concreto como Protagonista: Resistência e Aparência
Outro aspecto que eleva a complexidade e a sofisticação do projeto foi a escolha do concreto de altíssima resistência (fck 90 MPa), com resultados superiores a 100 MPa em obra. Esse material foi desenvolvido com apoio da consultoria especializada PhD Engenharia e exigiu controle rigoroso de retração térmica — incluindo o uso de gelo no preparo — para garantir um acabamento sem fissuras visíveis.
A modelagem tridimensional foi um recurso essencial para evitar erros e garantir a fidelidade do projeto na execução. Pilares com variações dimensionais, chanfros e diferentes orientações exigiram precisão absoluta. O travamento das formas, o uso de guindastes para colocação das armaduras pesadas e coordenação com as equipes de escoramento foram importantes para o sucesso da obra.
A interface entre engenharia e canteiro foi altamente valorizada. Cada seção dos pilares foi cuidadosamente detalhada em 2D com cortes e cores para garantir o entendimento da equipe de obra e evitar falhas estruturais.
A Solução Estrutural como Premiação e Reconhecimento
Toda a complexidade estrutural do projeto HY Pinheiros foi amplamente reconhecida. O edifício conquistou o 21º Prêmio Talento Engenharia Estrutural, promovido pela ABECE e Gerdau, na categoria Edificações. Esse reconhecimento reforça como a solução dos pilares inclinados transcende a técnica, alcançando o status de arte aplicada à engenharia.
Pilares inclinados, como demonstrado no emblemático projeto do HY Pinheiros, representam uma nova linguagem na arquitetura contemporânea. Eles exigem engenhosidade, colaboração multidisciplinar e precisão, mas entregam como resultado edificações que inspiram e se destacam. O futuro da arquitetura e da engenharia está cada vez mais entrelaçado — e os pilares inclinados são a prova concreta disso.
👉 Quer conhecer todos os detalhes técnicos e arquitetônicos desse projeto? Confira a matéria completa publicada na Revista Estrutura – Edição 16 (maio/2025), disponível no site da ABECE: Revista Estrutura – Edição 16.
FAQ - Perguntas Frequentes
O que são pilares inclinados?
São elementos estruturais não verticais, projetados para sustentar cargas enquanto compõem um design arquitetônico diferenciado.
Por que optar por pilares inclinados em vez dos verticais?
Eles oferecem maior liberdade no layout interno e criam um forte impacto visual na fachada do edifício.
Os pilares inclinados são seguros?
Sim, desde que devidamente projetados, com cálculo de esforços específicos, materiais adequados e rigor na execução.
Como é feita a concretagem desses pilares?
Com concreto de alta resistência, controle de temperatura e formas especiais com travamento preciso.
Pilares inclinados aumentam o custo da obra?
Podem exigir um investimento maior na estrutura, mas agregam valor estético e funcional, justificando o custo adicional.
